Versi awal

Ubah peta raster dan foto udara menjadi data vektor

Raster2Vector Web mengubah gambar peta dan GeoTIFF menjadi poligon, garis, dan titik, lalu mengekspornya ke Shapefile, GeoPackage, GeoJSON, DXF, SVG, dan CSV. Berjalan di browser Anda, tanpa instalasi dan tanpa akun.

Buka Aplikasi Lihat cara kerja

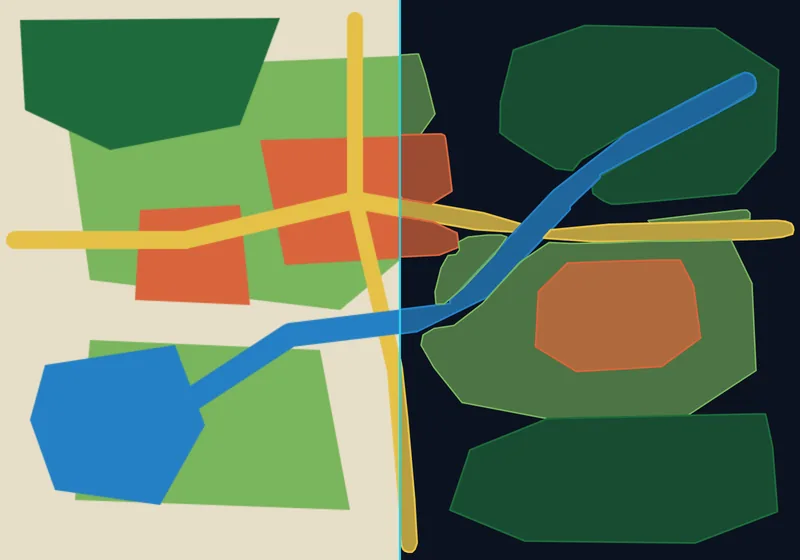

Contoh peta penggunaan lahan: sisi kiri berupa peta raster, sisi kanan hasil vektorisasinya berupa poligon dan garis berwarna.
Peta contoh bawaan aplikasi (data sintetis): kiri peta raster, kanan hasil vektornya.

Cara kerja

Tiga langkah dari gambar peta hingga berkas yang bisa dibuka di perangkat lunak GIS.

  1. 01

    Unggah peta

    Unggah peta raster (PNG, JPG, WebP, BMP, atau SVG) atau GeoTIFF. GeoTIFF dibaca beserta titik asal, ukuran piksel, dan sistem koordinatnya.

  2. 02

    Vektorisasi

    Jalankan vektorisasi otomatis, atau gambar sendiri dengan Tongkat Ajaib dan alat digitisasi. Untuk foto udara, poligon kecil digabung sesuai skala peta atau persentase luas citra.

  3. 03

    Ekspor

    Pilih sistem koordinat (WGS 84 atau sistem koordinat asli GeoTIFF), lalu unduh Shapefile atau GeoPackage. Format lain: GeoJSON, DXF, SVG, dan CSV.

Fitur

Yang tersedia di versi awal ini.

GeoTIFF bergeoreferensi

Membaca titik asal, ukuran piksel, dan sistem koordinat (WGS 84, UTM WGS 84, Pseudo-Mercator). Luas dan keliling dihitung dalam satuan meter.

Vektorisasi foto udara

Penghalusan, pengelompokan warna, lalu poligon kecil digabung ke tetangganya, sehingga hasil tidak berupa ribuan bercak. Area tanpa data di tepi foto diabaikan.

Generalisasi sesuai skala

Luas minimum poligon ditentukan dari skala peta (1:N dan luas di atas kertas), atau dari persentase luas citra.

Poligon berlubang

Pulau di dalam poligon ditangani sebagai lubang, jadi luas benar dan, pada vektorisasi foto, poligon bertetangga tidak tumpang tindih.

Banyak format ekspor

Shapefile, GeoPackage, GeoJSON, DXF, SVG, dan CSV (WKT). Shapefile dan GeoPackage dapat ditulis dalam WGS 84 atau sistem koordinat asli GeoTIFF.

Alat digitisasi

Tongkat Ajaib untuk menelusuri area berwarna sama, alat gambar poligon, garis, dan titik, serta batas AOI untuk membatasi area analisis.

Berkas peta Anda tetap di browser

Seluruh pemrosesan berjalan di browser Anda. Berkas peta yang Anda unggah tidak dikirim ke server, jadi data lokasi Anda tidak meninggalkan komputer Anda. Situs ini memuat font dari Google Fonts, tetapi permintaan itu tidak menyertakan berkas peta Anda.

Batasan yang perlu Anda ketahui

Ini versi awal. Periksa hasilnya di perangkat lunak GIS Anda sebelum dipakai untuk keperluan penting.

  • Ukuran berkas. GeoTIFF dibaca di memori browser: berkas di atas 600 MB atau 100 juta piksel ditolak. Citra besar diperkecil untuk pemrosesan (sisi terpanjang 2000 piksel).

  • Sistem koordinat. Yang dikenali: WGS 84, UTM WGS 84, dan Pseudo-Mercator. Sistem lain memakai pengaturan bawaan dengan peringatan, dan GeoTIFF yang miring berdasarkan matriks transformasi belum dibaca georeferensinya.

  • Bukan klasifikasi tutupan lahan. Kelas hasil vektorisasi foto hanyalah kelompok warna bernama "Kelas warna N". Maknanya Anda yang menentukan.

  • Geodatabase. Esri File Geodatabase (.gdb) tidak didukung. GeoPackage (.gpkg) tersedia sebagai pengganti dan dapat disalin ke geodatabase di ArcGIS Pro.

  • Status pengujian. Sistem koordinat hasil ekspor sudah diperiksa di perangkat lunak GIS. Pemeriksaan lain (misalnya tampilan poligon berlubang di semua perangkat lunak) masih berjalan, jadi hasil dapat berbeda antar-perangkat lunak.

Coba sekarang

Buka aplikasinya, pilih peta contoh bawaan atau unggah peta Anda sendiri.
